一、整车描述

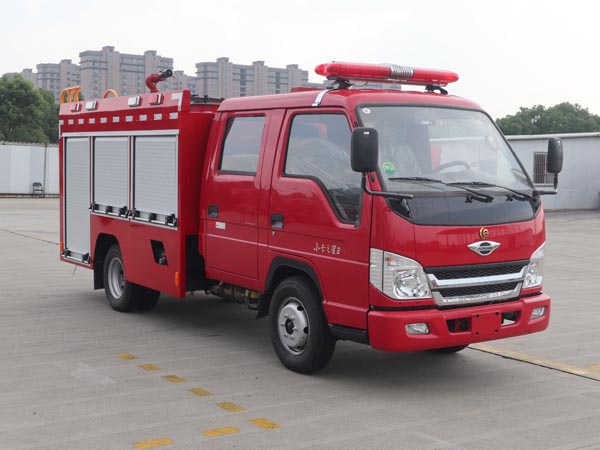

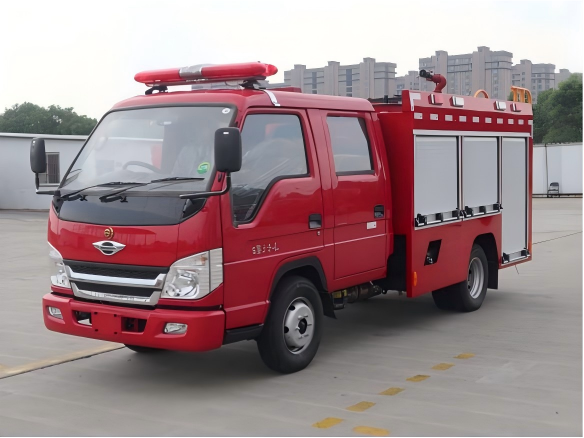

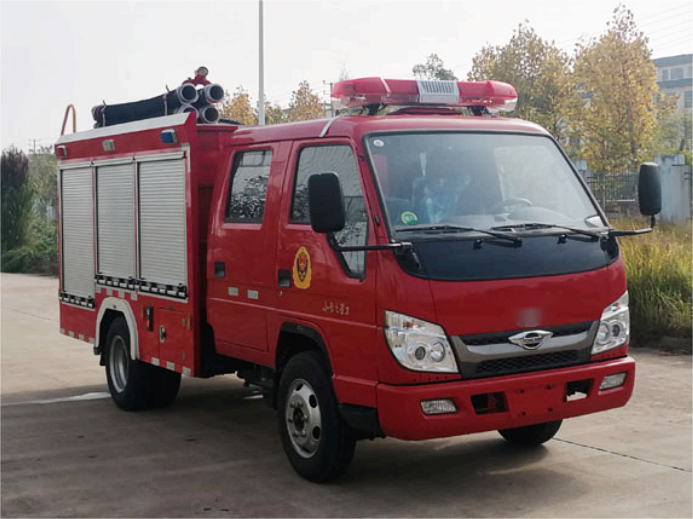

福田 SG10 型水罐消防车采用北汽福田汽车股份有限公司 BJ1045V9AB5-55 二类汽车底盘，原装双排驾驶室，乘员 2+3 人，该车驾乘舒适轻便。上装采用内藏式水罐，整车载液量为 1000L。器材箱采用高质量铝合金卷帘门。底盘取力，发动机 Q23A-100E60 **功率 73kW，通过夹心取力器驱动后部 CB10/20 消防泵，可在 1.0MPa 压力下稳定输出 20L/S 的流量；该车具有轴距短、通过性强、综合性能强、操控集中简便等特点。
整车主体框架采用优质 20# 型钢二氧化碳保护焊焊接而成，保证整体骨架结构强度高，牢固可靠；箱体内表面衬箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护结构，美观可靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化合理设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合 GB7258 规定的 GB/T3181《漆膜颜色标准》中 R03 大红色要求。颜色为驾驶室空色和车体消防红色，器材室内部为浅灰色。车辆标识、字样按照采购人需求定制。
整车消防性能符合 GB7956.1-2014 和 GB7956.2-2014 要求；底盘通过**强制性产品认证；发动机排放符合国 VI 标准。
二、整车主要参数
| 外廓尺寸 | 5665×1800×2550(mm) |
|---|
| **总质量 | 4350kg |
| 载液量 | 载水 1000L |
| **车速 | 110km/h |
| 消防泵额定流量 | 20L/s |
| 比功率 | 73/4.35=16.78kW/T |
| 接近角 / 离去角 | 22°/17° |
三、底盘参数
| 型号 | BJ1045V9AB5-55 |
|---|
| 制造商 | 北汽福田汽车股份有限公司 |
| 发动机型号 | Q23A-100E60 |
| 发动机额定功率 | 73kw |
| 发动机排量 | 2300ml |
| 发动机排放标准 | GB17691-2018 国 VI |
| 驱动形式 | 4×2 |
| 轴距 | 3050mm |
| **允许总重 | 4495kg |
| 变速箱 | 手动 |
| 取力器 | 全功率夹心取力器，配备附加冷却装置 |
| 结构 | 平头、四门，原装双排驾驶室，安装有安全带 |
|---|
| 司乘人员数 | 2+3 人 |
| 驾驶员位置 | 左置 |
| 设备 | 原车仪表板处设置消防操作仪表板及****盒，加装1、**报器；2、取力器**开关及指示灯；3、附加电源开关； |
四、上装结构及性能参数
| 总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。 |
|---|
1、器材箱
| 结构 | 主框架结构采用优质方管焊接，车顶防滑，可行走。 |
|---|
| 器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，顶部设有导流槽，四周装有密封条，内有 LED 白光照明灯带。 |

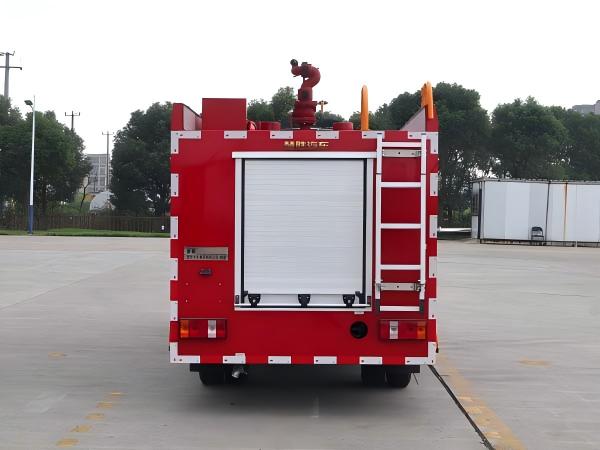

| 泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
| 爬梯及上车平台 | 后爬梯采用铝合金两节翻转爬梯，使用时离地不超过 450mm，上车扶手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
| 水罐上车平台 | 后爬梯采用铝合金两节翻转爬梯，使用时离地不超过 450mm，上车扶手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
2、水罐
| 容量 | 1000L |
|---|
| 材质 | 优质碳钢，厚度为 3mm，罐内做高科技防腐处理，电泳钝化 |
| 人孔 | 人孔：设 DN500 人孔 1 个，带有快速锁定 / 开启装置 |
| 罐体设置 | 溢流口：设 DN65 溢流口 1 个放水口：1 个罐底集液槽，设 1 个 DN40 水罐放水口，配球阀放水口：1 个罐底集液槽，设 1 个 DN40 水罐放水口，配球阀注水口：在车左水罐两侧各设 1 只管 DN65 接口，可由手动**阀注水进出水口：在设 1 个左水罐侧水泵进水管 DN50 接口 |
五、水力系统
1、消防泵
| 压力 | 1.0MPa |
|---|
| 形式 | 低压 / 离心 |
| 出口额定压力 | 1.0MPa |
| 额定流量 | 20L/s |
| 出水口 | DN65 |
| **吸深 | 7m |
| 引水装置 | 真空活塞泵 |
| 其他 | 配备放水阀 |
2、管路系统
| 出水管路 | 泵房后部两侧各设 1 个 DN65 出水口，带**出水球阀，下式接口 |
|---|
| 进水管路 | 设置 DN100 罐到泵的进水管路，螺纹式接口 |
3、车载消防水炮
| 额定流量 | PS20 型水炮 |
|---|
| 额定流量 | 20L/s |
| 额定压力 | 1.0MPa |
| 仰角 | ≥10° |
| 俯角 | ≤-15° |
| 水平回转角度 | ≥160° |
| 射程 (m) | ≥50 |
| 水平回转角度 | ≥360° |
