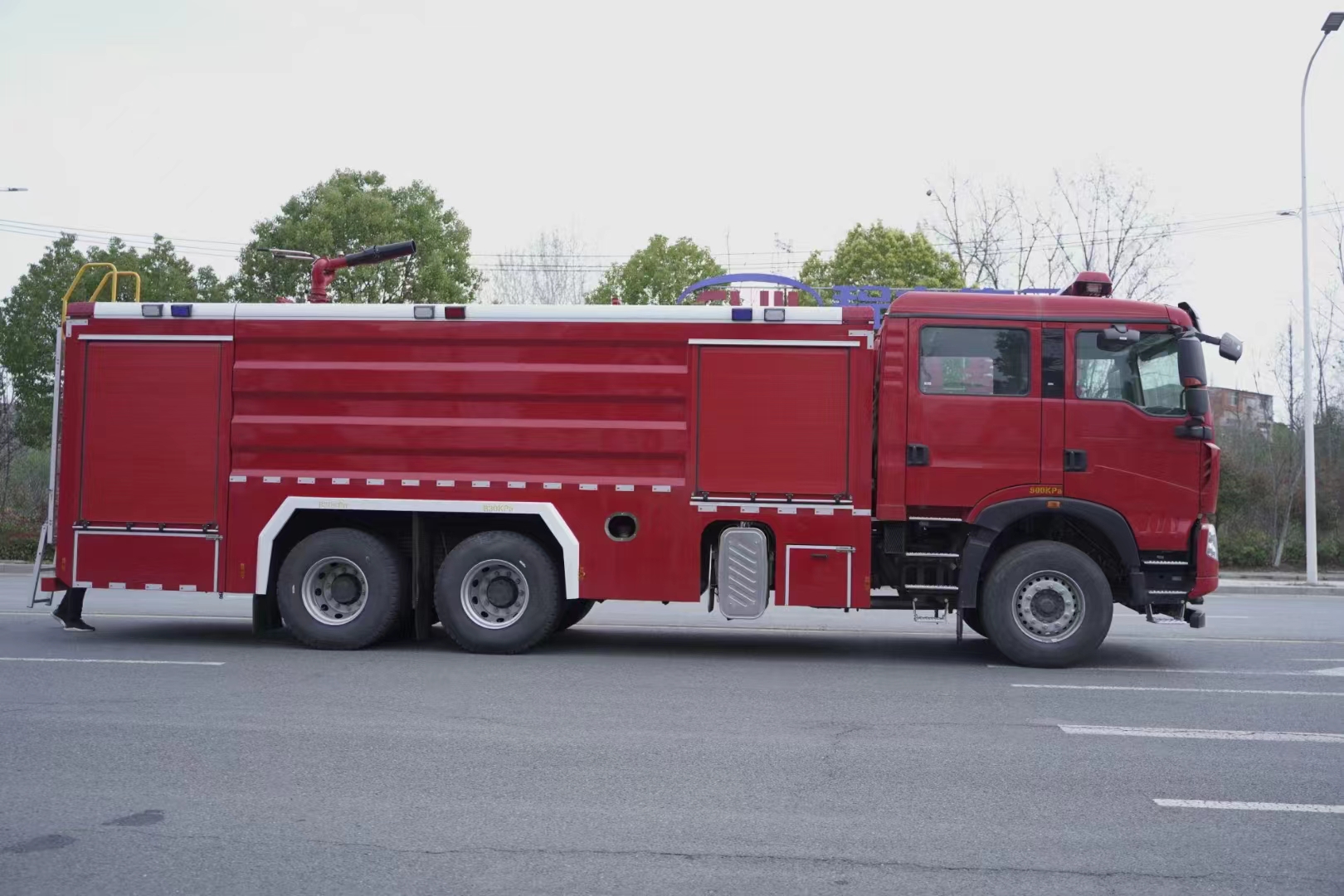

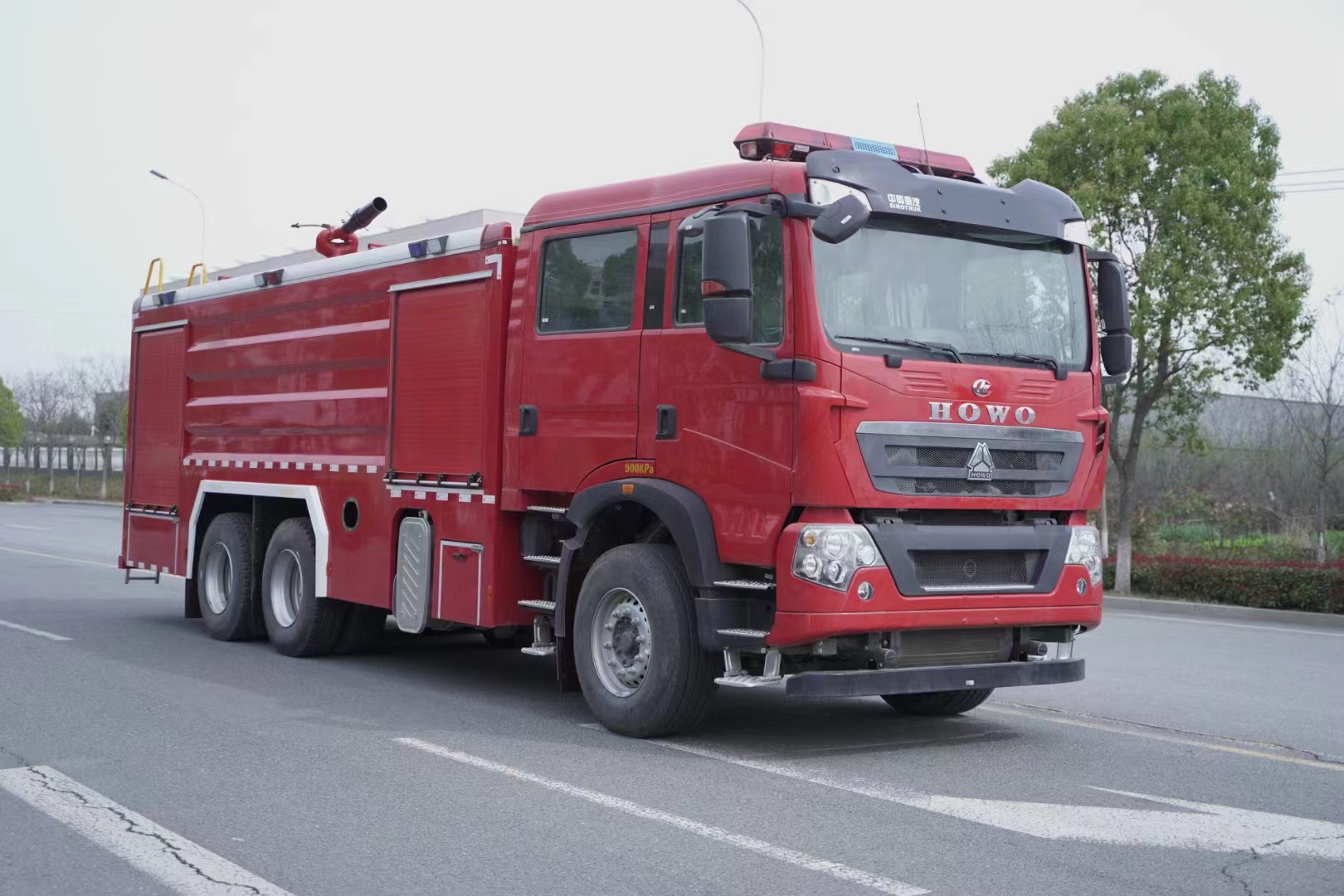

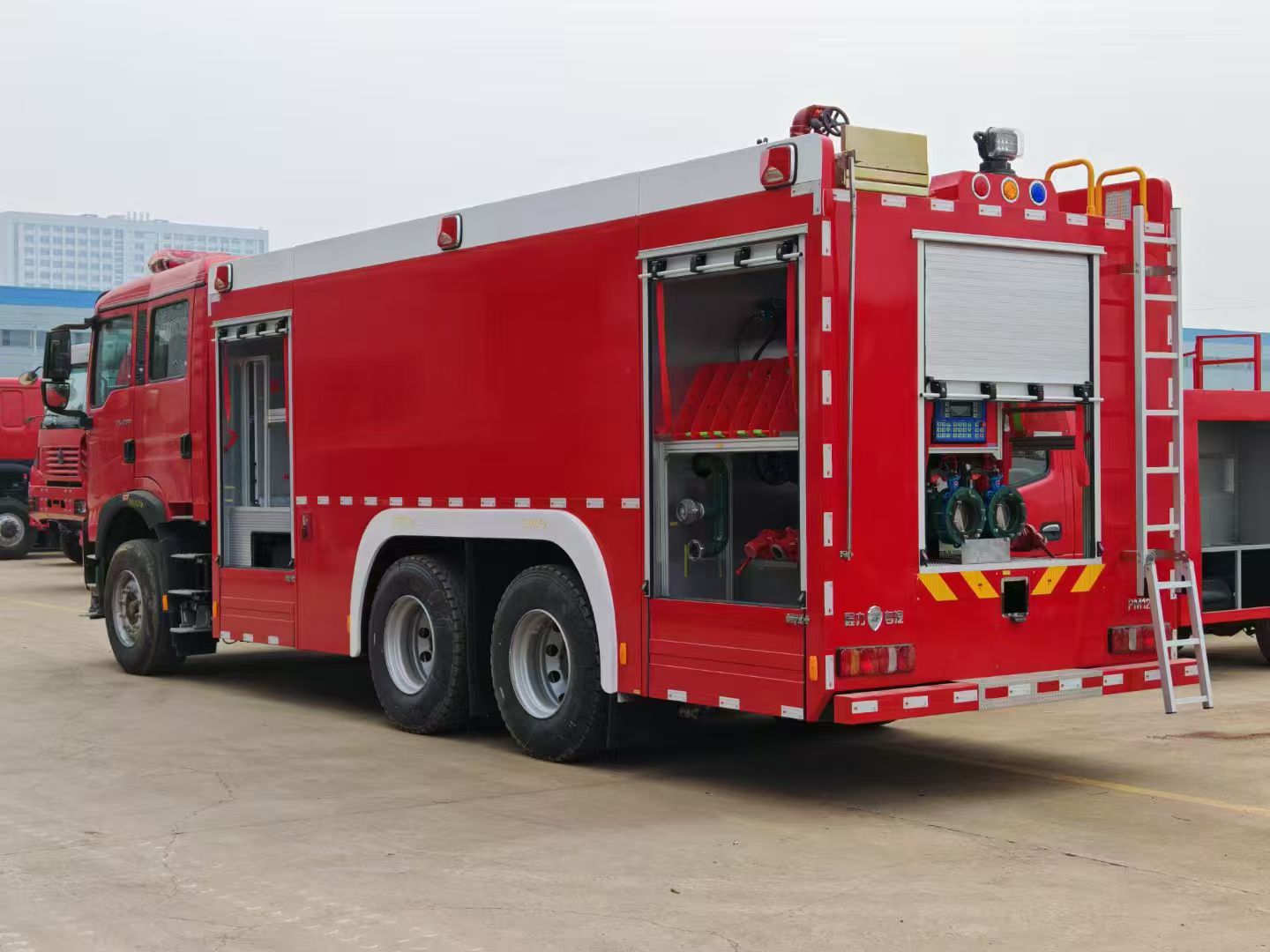

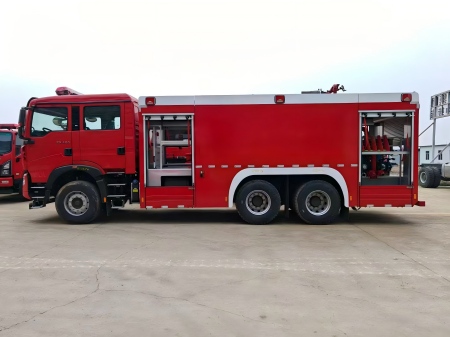

重汽后双桥18吨水罐消防车

外廓尺寸

10240×2550×3730(mm)

总质量

33200kg

载液量

载水 18吨

整备质量

14750kg

消防泵额定流量

60L/s@1.0MPa

消防炮额定流量

60L/s@1.0MPa

消防炮射程

水≥65m

型号

ZZ5357TXFV464MF5

制造商

**重汽集团济南卡车股份有限公司

发动机额定功率

341kw

发动机排量

10518ml

发动机排放标准

GB17691-2018 国六

驱动形式

后轮驱动

轴距

4600+1400mm

轮胎数

10+1备胎

燃油种类

柴油

变速箱

手动

取力器

夹心取力器

结构

平头、四门，双排驾驶室

座位设置

前排2人+后排4 人，后排座位前面加装护栏兼扶手。

选装：后排靠背设置空气呼吸器专用靠背托架及固定夹具，并设有避震防护装置。

设备

除原车设备外加装

1、100W**报器、喊话器、**开关；

2、取力器**开关；

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用外露式水罐结构，前部为器材箱，中部为水罐，后部为水泵房。

结构

1、为整体结构，其前部为器材箱，中部为水罐，后部为泵房。

2、后部为泵房,配有仪表板及操作系统，器材箱和泵房均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。

3、空间可任意调整，器材箱设排水孔。

4、器材箱可靠、美观、可任意调节，配有大空间帘子门器材箱，确保空间充分利用。

5、车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。

泵房

泵房位于整车后部，左右侧及后尾部设铝合金卷帘门，内有照明灯，泵房两侧可放置水带、水**、分水器、集水器等常用器材。

爬梯及上车拉手

后爬梯采用铝合金爬梯，上车拉手采用表面带凹槽防滑圆钢管。

容量

水 18000kg

材质

水罐采用优质碳钢板,做高科技防腐处理

罐体

罐体结构：罐体采用框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。

罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。

罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。

设备：1个人口孔，带有快速锁紧及开启装置。

1个液位指示器。

2个排污口，带不锈钢球阀。

4个注水口（左右各2）

工艺

焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

型号

CB10/60型低压车用消防泵

品牌

茸申

形式

低压离心式

流量

60L/s @1.0MPa

压力

1.0MPa

**吸深

7m

引水时间

**吸深时≤35s

泡沫混合比例器

环泵式、适用于B类泡沫

管道材质

优质无缝钢管

吸水管路

水泵设有Φ150mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ150mm蝶阀的进水口，用于与水罐相连接。

注水管路

泵房内设置1个Φ65mm水泵向罐内注水管路及**阀；

车厢左右两侧各有2个Φ65mm注水管，可向罐内注水，并设有闷盖。

出水管路

车顶设置1个出水消防炮管路及**阀，采用挠性接头；

泵房左右两侧各设置1个Φ80mm和1个Φ65mm手动球阀**的出水口。

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路

为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及**阀。

型号

PS60型消防炮

流量

60L/S

压力

1.0 MPa

射程（m）

水≥65m

水平回转角度

360 °

型式

全功率夹心取力器

冷却方式

强制式水冷

润滑方式

飞溅式油润滑

操纵方式

驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。

安  装

取力器与发动机匹配良好，**安装，结合后无自行脱落现象。

**面板主要包括驾驶室**和泵房**两部分

驾驶室内**

水泵脱挂档、****报、喊话器、照明**等。

泵房内**

**面板集成上装总电源开关、液位表、转速表、压力表、真空表、器材箱照明开关等。

1、仪表板位于车尾部的泵房内，带有一个**板并具备充足的照明；

2、所有**手柄、开关、指示灯的近旁都有中文标识；

3、有操作步骤说明。

4、所有标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响。

5、操作面板采用优质铝板，美观、耐用，整体重量较轻。

6、泵房操作系统设置在车辆尾部，无压力出口，保证操作人员的安全，有面板照明灯。

电

器

系

统

1、驾驶室顶部配备红色长排豪华**。

2、**报器功率为100W；

3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。

4、车顶配有火场照明灯1只；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。

5、所有器材箱均安装LED照明灯，方便夜间作战照明之用。

6、车辆两侧上方各配有爆闪灯与侧照明灯，下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均有照明灯。

7、**报器、**、频闪灯、电路为**式附加电路，**器件安装在驾驶室内。

8、所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。

9、泵房内仪表板上设备：液位表、转速表、压力表、真空表、器材箱照明开关等。

1

整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2

整车外观保持一定的平整度，且符合有关规定。

3

所有铆接保持一定的密度，符合企标规定。

4

所有焊接牢固，光洁，平整，符合企标规定。

5

所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

1

按战斗编成和战斗展开设计器材集成；

2

按人体工程学原理设计各种器材托架；

3

无须任何攀登工具，取用箱内任何器材简明实用的原则；

4

按使用逻辑关系和使用频率放置器材；

5

站在地面或踏板上1-2动作内取用任何器材；

序号

名称

单位

数量

备注

1

消防水带

盘

10

13-Φ65-20m  4盘

13-Φ80-20m  6盘

2

吸水管

米

8

3

滤水器

件

1

4

集水器

件

1

5

分水器

件

1

6

吸水管扳手

个

2

7

地上消火栓扳手

件

1

8

地下消火栓扳手

件

1

9

护带桥

个

2

10

水带包布

件

4

11

水带挂钩

件

4

12

消防斧

件

1

13

铁铤

件

1

14

铁锹

件

1

15

丁字镐

件

1

16

腰斧

件

1

17

异径接口

只

2

内扣Φ65变Φ80

18

开关直流水**

支

1

19

开花水**

支

1

20

干粉灭火器

具

1

3 kg，ABC干粉

21

泡沫吸液管

支

1

序号

名称

单位

数量

备注

1

消防车合格证

本

1

2

底盘质量保修卡

本

1

3

消防车使用说明书

本

1

4

消防车配备消防器材清单

份

1

5

消防车交接清单

份

2
