一.基本参数

1.1 外形尺寸：长≤5900mm，宽≤2000mm，高≤2950mm（含消防炮）

1.2 乘员室人数：2+3 人

1.3 最大总质量：≥4300kg

1.4 罐体容积：水罐≥650L

1.5消防水泵：国内知名品牌，流量30L/S，射程： 水≥45m

二.底盘

1. 发动机功率：≥86kw

2. 发动机燃油：柴油

3. 排放标准：国六

4. 排量：≥2999ml

5.轴距：≥2600

6. 取力器:  夹心式全功率取力器，配有循环冷却系统

7. 轮胎：钢丝胎

8. 带空调、动力转向、ABS

三、驾驶室

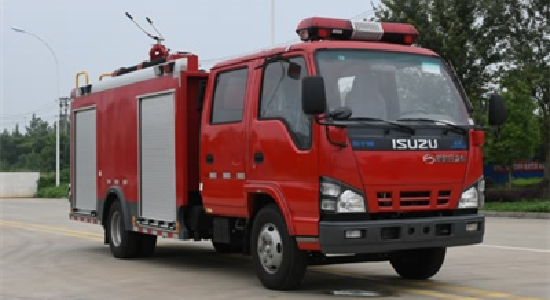

1. 驾驶结构：平头原装双排座四开门驾驶室，

2. 乘员室人数：2+3 人

3. 乘员室布局：乘员室前部与驾驶室连通、前排2 人、后排 3 人

4.带有呼吸器固定架

四、上装概述

1、总体布置：整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。

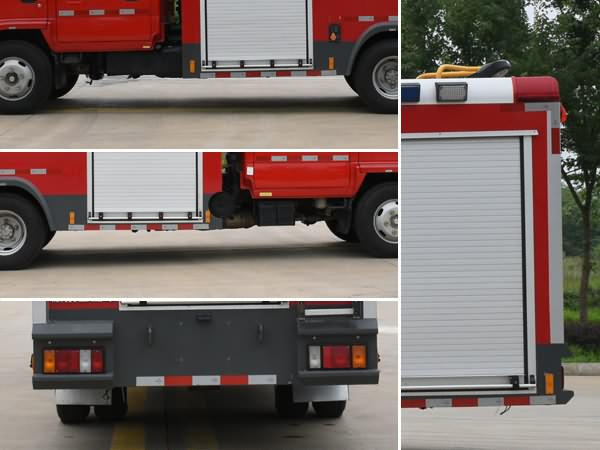

2、器材厢：器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯，器材厢主框架结构采用优质铝合金材质，外装饰板采用碳钢板焊接，车顶防滑设计。

3、爬梯及上车拉手：后爬梯采用铝合金两节翻转爬梯，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

五、水罐

1.罐体容量：≥650L，

2.罐体材质：优质碳钢，厚度为3mm

3.罐体位置：乘员室后部、器材厢与泵房之间

4. 水罐附件：（1）人孔：设DN460人孔1个，带有快速锁定/开启装置；（2）溢流口：设DN65溢流口1个；（3）放余水口：设1个DN40水罐放余水口，配球阀；（4）注水口：在水罐左右两侧各接1只DN65接口；（5）进出水口：设1个水罐到水泵进水管，DN100阀门，设1个水泵至水罐充水管，DN65阀门。

六、消防系统

1. 消防泵

1.1.型号：CB10/30

1.2.额定流量：1.0Mpa 时约30L/S

1.3.泵驱动：通过取力器由汽车发动机驱动

1.4.真空装置：与水泵一体式活塞式真空泵，最大吸深≥7m。

1.5.位置：后置式

1.6.引水装置：自带滑片泵

1.7.引水时间：最大吸深时≤35s

2. 管路系统

2.1.管路材质：优质无缝钢管

2.2.吸水管路：泵房后侧设一个DN100吸水口。

2.3.注水管路：水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

2.4.出水口路：泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖。

2.5.冷却水管路：配有冷却取力器的冷却水管路及控制阀

3.  灭火装置

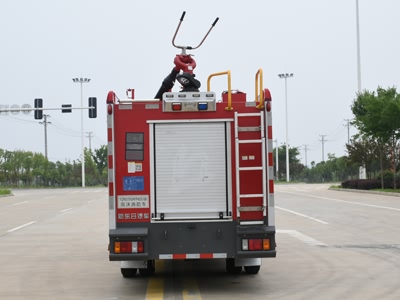

3.1.消防炮：PS28

3.2. 回转角度 ：360°水平回转

3.3.流量：30L/S

3.4.射程：≥45m

4.  消防控制系统

控制面板主要分驾驶室控制和泵室控制两部分

4.1  驾驶室内控制：水泵脱挂档、警灯警报、照明及信号装置控制等

4.2  泵室内控制：上装总电源开关、参数显示、状态显示

5.  电气系统

5.1  附加电气：设独立电路

5.2  辅助照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

5.3  频闪灯：车身两侧安装红、蓝两色频闪灯

5.4  警示装置: (1)长排全红警灯，安装在驾驶室顶部;(2) 警报器，其控制盒在驾驶员前下方

5.5  火场照明: 上装后部安装35W消防探照灯1个

七、表面处理

1.  面漆: 车体外表面主色为RO3消防红

2.  副车架：面漆与底盘同色（黑色）

3.  器材室、泵室内外露表面：保持原铝板颜色不变

4.  卷帘门：保持原铝板颜色不变

5.  上装装饰件、后爬梯、外露电器、信号装置等：保持原颜色不变。

6.  整车标识：按要求标识。
